某公司需要把公司的展示廳打造成一個“節能、美學與智能化控制”相結合的現代化多功能展廳。具體要實現燈光、窗簾控制，為來參觀的客戶提供多媒體的視聽環境控制，基本可通過某一移動終端如IPAD可以控制展廳內所有可受控設備。
廣州翊創智能科技有限公司憑借在業內領先的控制技術優勢，將高科技、高品質和人性化的設計注入每個產品，面向客戶推出 PPS多功能展廳控制技術方案，該方案是一套靈活、穩定可靠、高端的智能控制系統解決方案。
系統介紹
該系統采用分布式智能控制系統，通常可以由三部分組成：
一、模塊部分（包括智能調光執行器、智能照明開關控制器、串口控制器、紅外控制器）；
二、現場控制部分（包括智能控制面板、液晶顯示觸摸屏、智能傳感器、時鐘管理器）；
三、監控，調試部分（包括調試軟件和PC監控機）等部件組成；

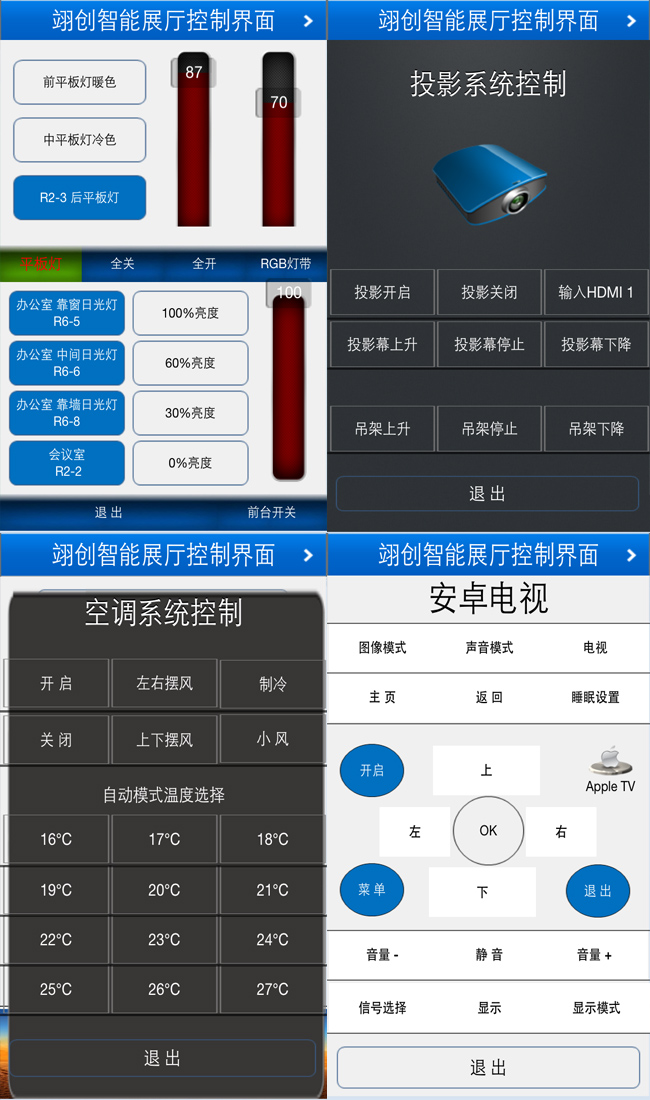

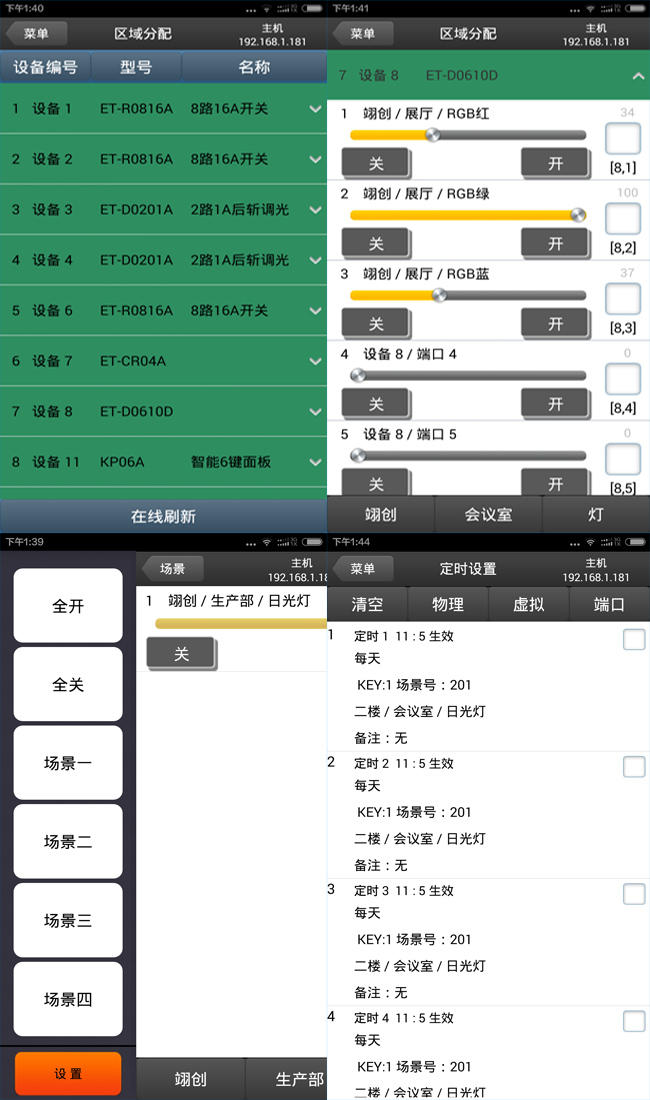

將上述各種具備獨立功能的模塊用一根五類四對數據通訊線手牽手聯接起來組成一個控制網絡通過點擊iPad觸摸屏和有線觸屏用戶界面將音視頻設備（DVD、VCD、等離子、投影機、音響以及家庭影院系統等）、空調設備、電動窗簾、燈光電氣、安防監控等設備和系統進行集中控制。

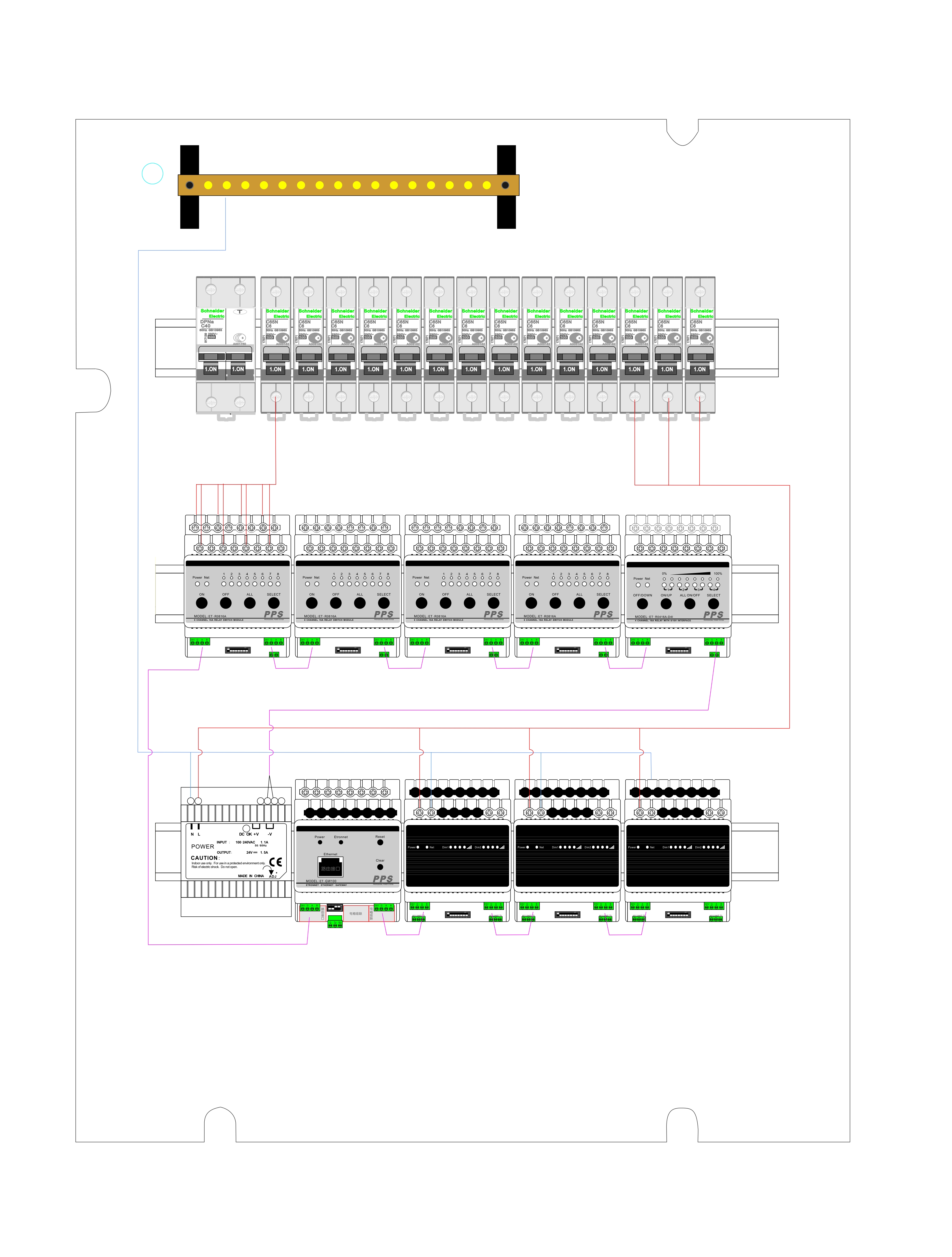

根據客戶提供的初步技術要求， 智能照明設備分布在1個配電箱內，設計配置如下：
| 設備名稱 | 規格 | 功能描述 | 數量 | 備注 |
| 智能中控系統 | ||||
| 網關主機 | ET-GW100 | 控制主機、事件處理、定時功能，中控、監控和安防接口； | 1 | |
| 紅外模塊 | GW1200B | 空調電視控制 | 1 | |
| Ipad無線觸摸屏 | 全能控制 | 1 | ||
| 7寸有線觸屏 | KL8000BA | 全能控制 | 1 | |
| 燈光窗簾中控系統 | ||||
| 繼電器開關執行模塊接口 | ET-R0816A | 開關燈光功能； | 3 | |
| 照明調光執行模塊 | ET-D0201A | 2路1A CMOS后沿調光控制模塊 | 2 | 展廳調光 |
| 面板供電電源 | DR-30 | 24V供電 | 1 | |
| 86式6鍵智能面板 | KP06A | 現場面板單控、場景控制 | 1 | |
| 7寸觸摸屏 | TP70A | 現場面板單控、場景控制 | 1 | |
| 人體移動探測器（帶照度探測） | KD0103BA | 實現人來開燈，人走關燈 | 1 | 進入展廳門口 |
| 無線接收器(基于ETRONNET總線 | ET-RF02A | 接入總線的無線接收器 | 1 | |
| 無線遙控 | ET-SP06A | 1 | ||
| 監控系統 | ||||
| 攝像頭 | 1 | |||
| 視頻網關 | 1 | |||
| 背景音樂系統 | ||||
| 天花喇叭 | 4 | |||
| 4路功放 | 1 | |||
